ปั๊มหอยโข่งหลายใบพัดแนวตั้ง

ปั๊มหอยโข่งหลายขั้นตอนแนวตั้ง: ภาพรวม

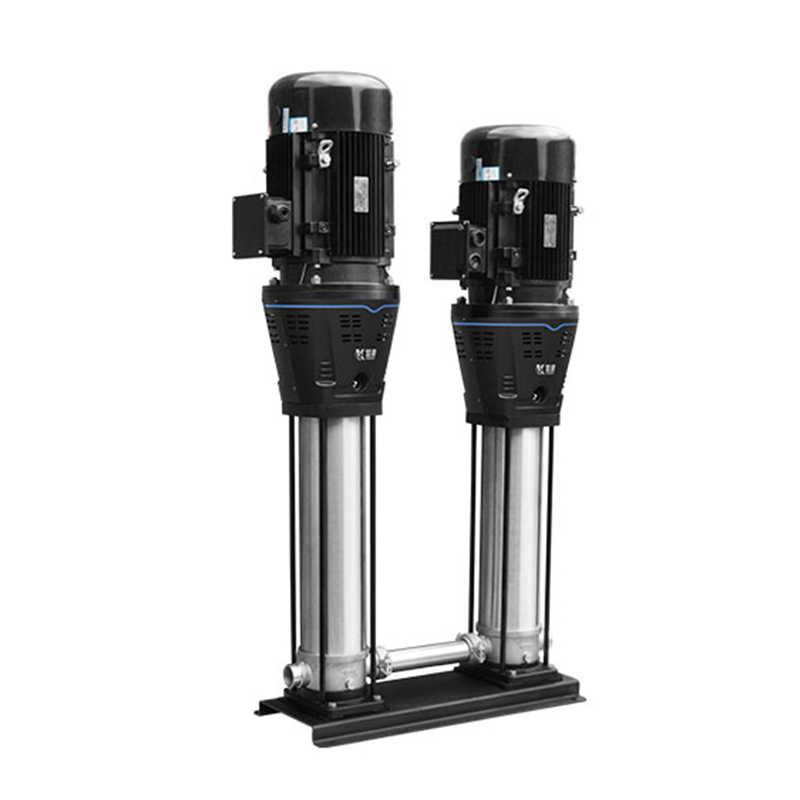

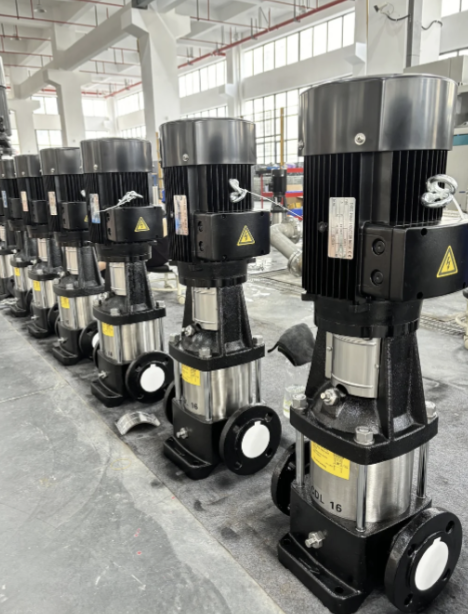

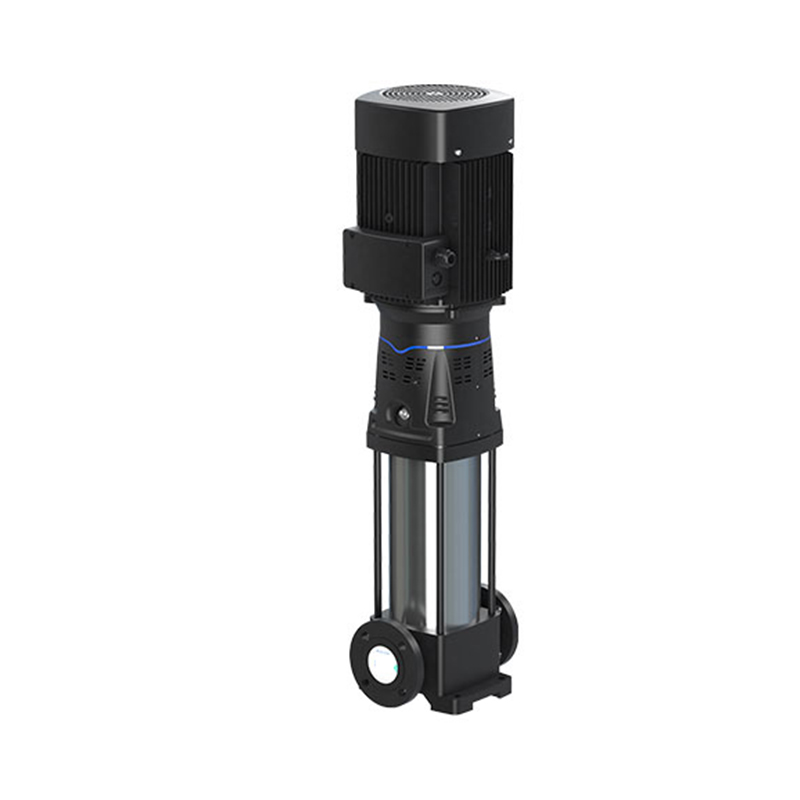

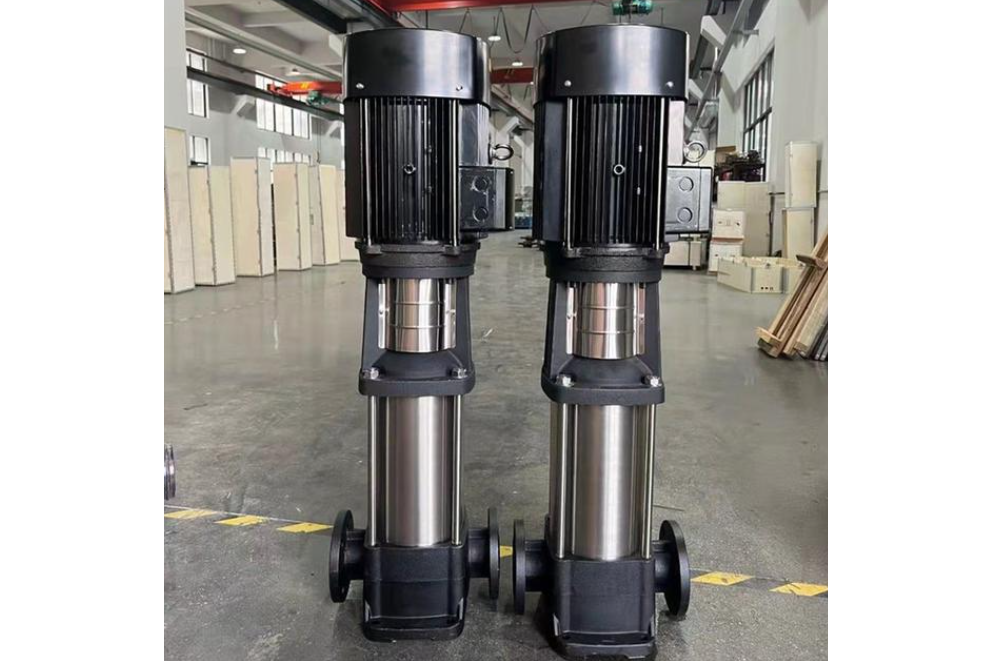

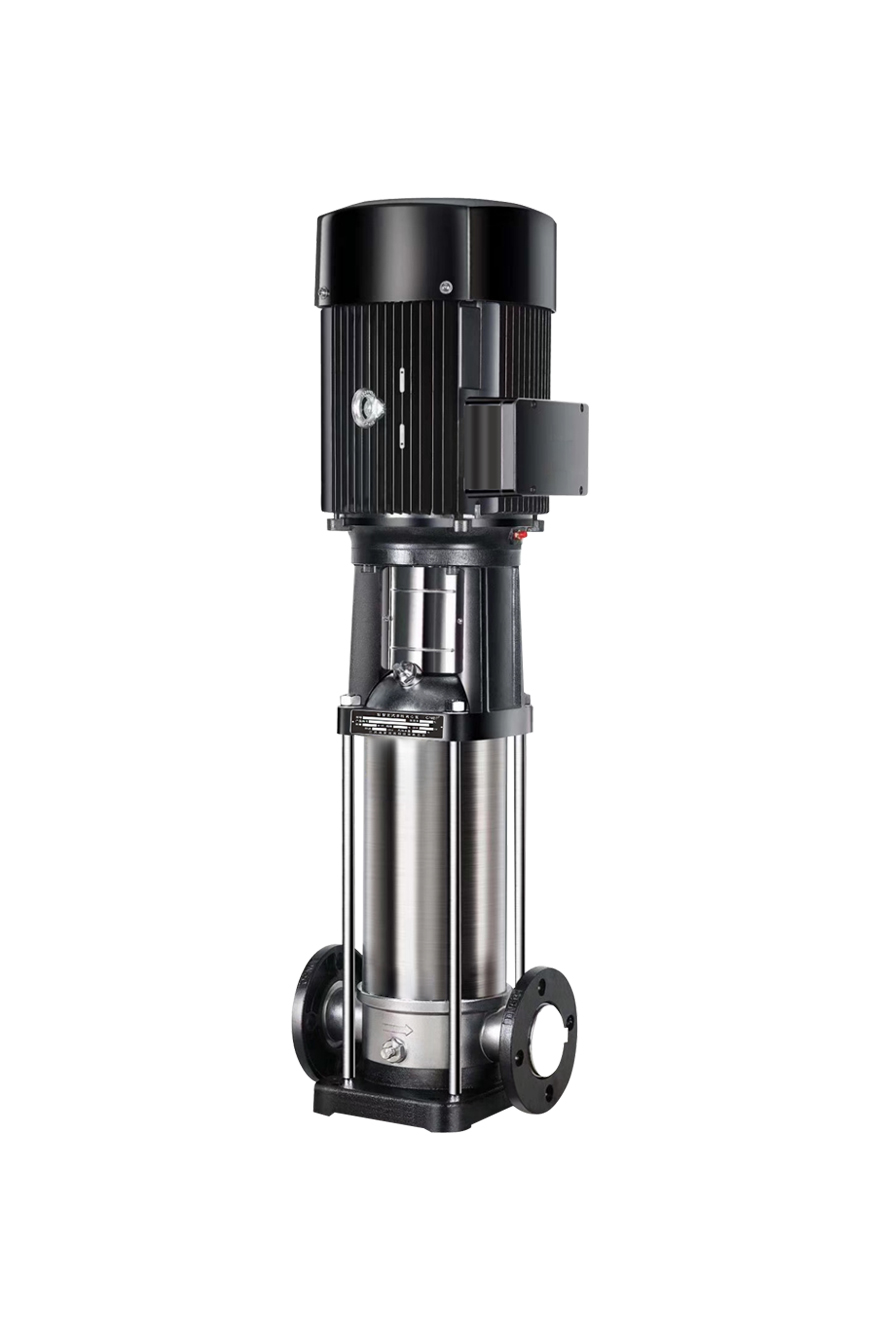

ปั๊มหอยโข่งหลายใบพัดแนวตั้ง หรือที่รู้จักกันในชื่อปั๊มหอยโข่งหลายใบพัดแนวตั้ง ซีดีแอลเอฟ เป็นปั๊มชนิดไม่ดูดน้ำเอง ออกแบบด้วยเทคโนโลยีขั้นสูงทั้งในประเทศและต่างประเทศ ปั๊มมีมอเตอร์แนวตั้งมาตรฐานและซีลเชิงกลแบบติดตั้งรวดเร็ว ทำให้การเปลี่ยนถ่ายน้ำทำได้สะดวก ชิ้นส่วนที่สัมผัสน้ำของปั๊มทำจากสแตนเลสสตีล (304/316) ซึ่งสามารถทนต่อสารกัดกร่อนเล็กน้อยได้ สามารถใช้ทดแทนปั๊มยี่ห้ออื่นๆ เช่น ซีอาร์ และ ซีอาร์เอ็น ได้ นับตั้งแต่เข้าสู่ตลาด ปั๊มนี้ได้รับการยอมรับในด้านประสิทธิภาพสูง ประหยัดพลังงาน คุณภาพที่เชื่อถือได้ และการใช้งานที่หลากหลาย

1. หลักการทำงาน

ปั๊มทำงานบนหลักการของแรงเหวี่ยงหนีศูนย์กลางและการแปลงพลังงานจลน์ เมื่อมอเตอร์ขับเคลื่อนใบพัดบนเพลาให้หมุนด้วยความเร็วสูง ของเหลวที่บรรจุอยู่ในใบพัดจะถูกเหวี่ยงจากศูนย์กลางไปยังขอบใบพัดเนื่องจากแรงเหวี่ยงหนีศูนย์กลาง การกระทำของใบพัดจะเพิ่มทั้งความดันและความเร็วของของเหลว จากนั้นของเหลวจะถูกนำไปยังใบพัดขั้นต่อไปผ่านช่องทางไหลของปลอกนำ กระบวนการนี้จะทำซ้ำผ่านใบพัดและปลอกนำทุกอันที่ต่อเนื่องกัน ทำให้พลังงานความดันของของเหลวเพิ่มขึ้นอย่างต่อเนื่อง แรงดันรวมของของเหลวทำได้โดยการบวกแรงดันที่สร้างโดยใบพัดแต่ละตัวเข้าด้วยกันอย่างมีประสิทธิภาพ

2. คุณลักษณะการออกแบบ

•


  โครงสร้างแบบกะทัดรัด: ปั๊มเหล่านี้โดดเด่นด้วยการออกแบบที่กะทัดรัดและเพรียวบาง ปริมาตรเล็ก น้ำหนักเบา เสียงรบกวนต่ำ ผลการประหยัดพลังงานที่สำคัญ และการบำรุงรักษาง่าย

•


  วัสดุ: ชิ้นส่วนที่เปียกน้ำทำจากสแตนเลส (304/316) ทำให้เหมาะสำหรับสื่อที่มีฤทธิ์กัดกร่อนเล็กน้อย

•


  การปิดผนึก: ซีลเพลาโดยทั่วไปใช้ซีลเชิงกลที่ทำจากวัสดุ เช่น โลหะผสมแข็งและยางฟลูออรีน ซึ่งช่วยเพิ่มความน่าเชื่อถือในการทำงานและช่วยให้สามารถจัดการกับสื่อที่มีอุณหภูมิสูงได้

•


  การติดตั้ง: ทางเข้าและทางออกมักได้รับการออกแบบให้เป็นแนวแนวนอนเดียวกัน (การออกแบบแบบอินไลน์) ช่วยให้ติดตั้งโดยตรงในท่อได้ คล้ายกับวาล์ว

•


  มอเตอร์: ใช้มอเตอร์แนวตั้งมาตรฐาน ช่วยให้ผู้ใช้กำหนดค่ามอเตอร์ได้อย่างง่ายดายตามความต้องการ สามารถติดตั้งอุปกรณ์ป้องกันอัจฉริยะเพื่อป้องกันการทำงานแบบแห้ง การสูญเสียเฟส และการป้องกันโอเวอร์โหลดได้อย่างมีประสิทธิภาพ

•


  การจัดการแรงตามแนวแกน: การออกแบบขั้นสูงมักจะยกเลิกดรัมสมดุลและใช้การปรับสมดุลแบบไฮดรอลิกเพื่อแก้ไขแรงขับตามแนวแกน แก้ไขปัญหาต่างๆ เช่น การกัดกร่อน การยึด และการสึกหรอที่เกี่ยวข้องกับดรัมสมดุลได้อย่างสมบูรณ์

•

3. แอปพลิเคชันหลัก

ปั๊มหอยโข่งหลายขั้นตอนแนวตั้งมีความอเนกประสงค์และใช้ในหลายสาขา:

•


  การจ่ายน้ำ: การกรองและถ่ายโอนน้ำโรงงานน้ำ การส่งน้ำแบบแบ่งโซน การเพิ่มแรงดันน้ำในท่อหลัก และการเพิ่มแรงดันอาคารสูง

•


  การส่งเสริมอุตสาหกรรม: ระบบน้ำกระบวนการ ระบบทำความสะอาด ระบบล้างแรงดันสูง และระบบดับเพลิง

•


  การถ่ายโอนของเหลวในอุตสาหกรรม: ระบบทำความเย็นและปรับอากาศ ระบบป้อนน้ำหม้อไอน้ำและคอนเดนเสท การสนับสนุนเครื่องมือกล และการถ่ายโอนสื่อกรด/ด่าง

•


  การบำบัดน้ำ: ระบบอัลตราฟิลเตรชั่น (ยูเอฟ), ระบบออสโมซิสย้อนกลับ (โร), ระบบกลั่น, ระบบแยก และบำบัดน้ำสระว่ายน้ำ

•


  การชลประทาน: การชลประทานพื้นที่เกษตรกรรม การชลประทานแบบสปริงเกอร์ และการชลประทานแบบน้ำหยด

•

4. พารามิเตอร์ทางเทคนิคและคำอธิบายรุ่น

•


  ช่วงประสิทธิภาพโดยทั่วไป:

• อัตราการไหล: 2 - 160 m³/ชม. (สูงสุด 504 m³/ชม. ตามที่ระบุในที่อื่น)

• ความสูง: 24 - 240 ม.


• กำลังไฟฟ้า: 1.1 - 90 กิโลวัตต์


• ความเร็ว: 2900 รอบต่อนาที


• ช่วงอุณหภูมิ: -15°C ถึง +120°C

• แรงดันการทำงานสูงสุด: ≤ 2.5 เมกะปาสคาล

• การตีความแบบจำลอง (เช่น 25GDL2-12 * 3-1.1):

• 25: เส้นผ่านศูนย์กลางทางเข้า/ทางออก (DN25)

• 2: อัตราการไหล (2 ม³/ชม.)

• 12: หัวต่อระยะ (12 เมตร)

• 3: จำนวนขั้นตอน

• 1.1: กำลังมอเตอร์ (1.1 กิโลวัตต์)

•


  ชื่อพารามิเตอร์	ช่วงทั่วไป	คำอธิบาย
  อัตราการไหล	5 ~ 504 ม³/ชม.	ปริมาตรของเหลวที่ปั๊มส่งต่อหน่วยเวลา ครอบคลุมช่วงกว้าง
  ศีรษะ	20 ~ 250 เมตร	พลังงานที่ส่งไปยังหน่วยน้ำหนักของของเหลวโดยปั๊มสามารถไปได้ไกลถึงหลายร้อยเมตร
  พลัง	1.5 ~ 450 กิโลวัตต์	กำลังเพลาหมายถึงกำลังที่เพลาปั๊มได้รับ กำลังมอเตอร์จะต้องสูงกว่านี้
  ความเร็ว	1450 ~ 2950 รอบต่อนาที	ความเร็วมาตรฐานสำหรับมอเตอร์ 2 ขั้วหรือ 4 ขั้ว
  เส้นผ่านศูนย์กลางทางเข้า/ทางออก	Φ40 ~ Φ250 มม.	เส้นผ่านศูนย์กลางที่กำหนดของทางเข้าและทางออกของปั๊ม
  อุณหภูมิปานกลาง	-15℃ ~ +120℃ (ชนิด ดีแอลอาร์ สูงสุด 150℃)	ประเภทมาตรฐานเหมาะกับอุณหภูมิปกติ ส่วนประเภทอุณหภูมิสูงต้องใช้ซีลและวัสดุพิเศษ
  แรงดันการทำงาน	≤ 2.5 เมกะปาสคาล	แรงดันระบบสูงสุดที่ตัวปั๊มสามารถทนได้

•

• 5. ข้อควรพิจารณาในการติดตั้งและการบำรุงรักษา
  ฐานราก: สามารถติดตั้งปั๊มได้โดยตรงบนฐานคอนกรีตหรือติดตั้งได้อย่างยืดหยุ่นโดยใช้ตัวลดการสั่นสะเทือน (ชนิด เจจีดี)

•


  ท่อ: ท่อดูดและท่อระบายควรมีฐานรองรับของตัวเอง หน้าแปลนของปั๊มต้องไม่รับน้ำหนักของท่อมากเกินไป

•


  ด้านดูด: สำหรับการติดตั้งที่มีระบบยกดูด (แรงดันลบ) ควรติดตั้งวาล์วเท้าที่ปลายท่อทางเข้า ท่อทางเข้าควรมีความโค้งน้อยที่สุดและต้องปิดสนิทเพื่อป้องกันการรั่วซึม

•


  การกรอง: ควรติดตั้งตะแกรงหรือแผ่นกรองบนท่อทางเข้าเพื่อป้องกันสิ่งสกปรกเข้าสู่ใบพัด พื้นที่ใช้งานของตะแกรงกรองควรเป็น 3-4 เท่าของพื้นที่หน้าตัดของท่อทางเข้า

•


  เครื่องมือ: เพื่อการบำรุงรักษาที่ง่ายและการทำงานที่ปลอดภัย ขอแนะนำให้ติดตั้งวาล์วควบคุมบนท่อทั้งทางเข้าและทางออก และติดตั้งมาตรวัดแรงดันใกล้กับทางออก สำหรับการใช้งานที่ระดับแรงดันสูง การติดตั้งเช็ควาล์วก่อนถึงประตูทางออกเป็นสิ่งสำคัญอย่างยิ่งเพื่อป้องกันการเกิดค้อนน้ำเมื่อไฟฟ้าดับ

•


  การซ่อมบำรุง:

• ตรวจสอบซีลเชิงกลเป็นประจำ


• ตรวจสอบให้แน่ใจว่าท่อทางเข้าถูกปิดสนิทโดยไม่มีการรั่วไหลของอากาศ


• หลีกเลี่ยงการทำงานเป็นเวลานานภายใต้สภาวะโพรงอากาศหรือสภาวะโอเวอร์โหลดรุนแรง


• ควรหล่อลื่นตลับลูกปืนทุกๆ 500 ชั่วโมงการทำงาน


• หลังจากใช้งานเป็นเวลานาน ควรตรวจสอบชิ้นส่วนที่สึกหรอ เช่น ลูกปืนและใบพัด และเปลี่ยนใหม่หากจำเป็น








โดยสรุป ปั๊มหอยโข่งหลายขั้นตอนแนวตั้งเป็นอุปกรณ์ที่มีประสิทธิภาพสูงและเชื่อถือได้พร้อมดีไซน์กะทัดรัด เหมาะสำหรับการใช้งานที่หลากหลายที่ต้องมีการถ่ายโอนของเหลวที่มีแรงดันปานกลางถึงสูง
